Мотор-редукторы 3МП-50 применяются для снижения величины крутящего момента и его передачи в промышленных механизмах различного назначения, подключаемых к питающим энергоустановкам с частотой 50 Гц и напряжением 220 или 380 В, кроме грузоподъемных устройств.
Система представляет собой составную конструкцию, состоящую из зубчатого преобразователя планетарного типа и мотора с полностью совпадающими осями их валов. Двигатели могут быть любых моделей: агрегаты постоянного тока, изделия взрывобезопасного исполнения и прочие модификации. Нередко производители устанавливают асинхронный электродвигатель 4АМ.
Популярность применения планетарных 3МП мотор-редукторов вытекает из превосходных технических и эксплуатационных показателей, которыми наделены подобные устройства. Данные изделия характеризуются компактными размерами, что никак не влияет на способность генерирования передаточных чисел с отличными значениями.
Требования для безаварийной работы мотор-редукторов планетарных ЗПМ-50:
- Длительный период работы продолжительностью до 24 часов;
- Эксплуатация под переменной или постоянной нагрузкой одной направленности или реверса;
- Окружающая обстановка должна быть невзрывоопасной и неагрессивной, а запыленность окружающего воздуха не должна превышать 10 мг/м3;
- Класс климатического исполнения У, умеренный климат, род размещения 3, допускается использование на объектах с колебаниями параметров температуры и влажности меньше, чем на улице. Диапазон изменения температуры окружающей среды от -45 до +40 градусов;
- Класс исполнения Т, тропический климат, род базирования 2, разрешено использование под навесом или в комнате с отклонениями параметров температуры и влажности существенно не отличающимися от улицы. Диапазон изменения температуры окружающей среды от -10 до +45 градусов;

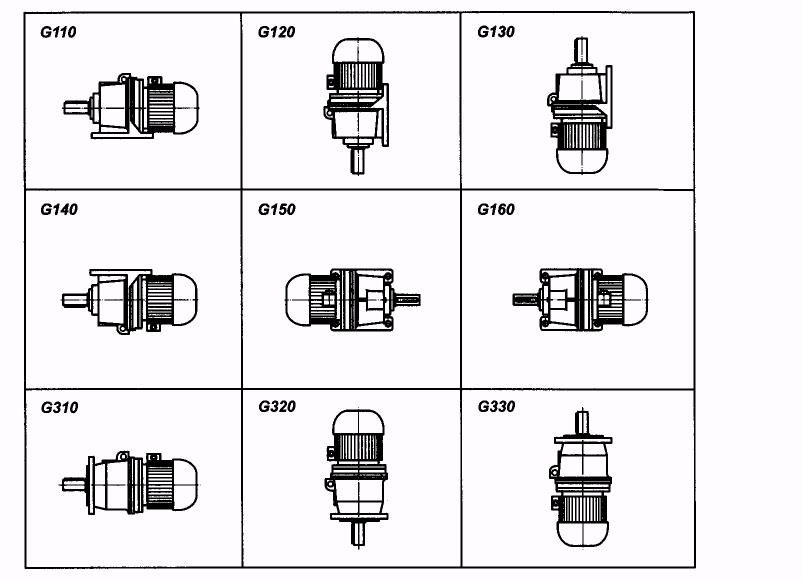

- Рекомендуется использование фланцевого типа крепежа.
Технические характеристики мотор-редукторов 3МП-50 (трехступенчатые)
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 2,2 | 711 | 0.18 | АИР63А6 | 57 | 7040 |
| 3,5 | 447 | 0.18 | АИР63А6 | 57 | 7040 |
| 621 | 0,25 | АИР71В8 | 59 | ||
| 4,4 | 494 | 0,25 | АИР71В8 | 59 | 7040 |
| 731 | 0.37 | АИР80А8 | 65 | ||
| 5,6 | 574 | 0.37 | АИР71А6 | 59 | 7040 |
| 750 | 0.55 | АИР71В6 | 59 | ||
| 7,1 | 673 | 0.55 | АИР71А4 | 59 | 7040 |
| 750 | 0.75 | АИР71В4 | 59 | ||
| 9 | 531 | 0.55 | АИР71А4 | 59 | 7040 |
| 724 | 0.75 | АИР71В4 | 59 | ||
| 12,5 | 521 | 0.75 | АИР71В4 | 59 | 7040 |
| 750 | 1,1 | АИР80А4 | 63 | ||
| 16 | 407 | 0.75 | АИР71А2 | 59 | 7040 |
| 597 | 1,1 | АИР71В2 | 59 |
Технические характеристики мотор-редукторов 3МП-50 (двухступенчатые)
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 18 | 549 | 1,1 | АИР901_В8 | 75 | 6400 |
| 748 | 1,5 | АИР1001_8 | 92 | ||
| 22,4 | 601 | 1,5 | АИР90L6 | 68 | 6400 |
| 750 | 2,2 | АИР100L6 | 81 | ||
| 28 | 481 | 1,5 | АИР90L6 | 68 | 6400 |
| 705 | 2,2 | АИР100L6 | 81 | ||
| 35,5 | 556 | 2,2 | АИР90L4 | 68 | 6400 |
| 750 | 3.0 | АИР100S4 | 77 | ||
| 45 | 439 | 2,2 | АИР90L4 | 68 | 6400 |
| 598 | 3.0 | АИР100S4 | 77 | ||
| 56 | 481 | 3.0 | АИР100S4 | 77 | 6400 |
| 641 | 4.0 | АИР100L4 | 80 | ||
| 71 | 506 | 4.0 | АИР100S2 | 73 | 6400 |
| 695 | 5.5 | АИР100L2 | 77 | ||
| 90 | 399 | 4.0 | АИР100S2 | 73 | 6400 |
| 549 | 5.5 | АИР100L2 | 77 |
Технические характеристики мотор-редукторов 3МП-50 (одноступенчатые)
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 112 | 455 | 5.5 | АИР132S6 | 129 | 3840 |
| 620 | 7,5 | АИР132М6 | 141 | ||
| 140 | 496 | 7,5 | АИР132М6 | 141 | 3840 |
| 728 | 11 | АИР160S6 | 189 | ||
| 180 | 566 | 11 | АИР132М4 | 140 | 3840 |
| 750 | 15 | АИР160S4 | 189 | ||
| 224 | 455 | 11 | АИР132М4 | 140 | 3840 |
| 620 | 15 | АИР160S4 | 189 | ||
| 280 | 364 | 11 | АИР132М4 | 140 | 3840 |
| 496 | 15 | АИР160S4 | 189 |
